Insights de la cadena de suministro automotriz: Guía de selección de procesos de tratamiento de superficie y recubrimiento del sujetador

Este artículo se centra en los procesos de tratamiento y recubrimiento de la superficie para sujetadores, proporcionando un análisis en profundidad de sus requisitos funcionales y ofreciendo orientación de selección específica para ayudar a los ingenieros y profesionales de adquisiciones a tomar decisiones más informadas.

Análisis funcional de los tratamientos de la superficie del sujetador

Los tratamientos superficiales para sujetadores no son solo para la estética; Más importante aún, imparten propiedades funcionales específicas para cumplir con diversos entornos de aplicación y requisitos de rendimiento. Las funciones clave incluyen:

Protección contra la corrosión: este es el objetivo principal. Los sujetadores de metal (especialmente el acero al carbono) son propensos a oxidarse en entornos húmedos, de sales, químicos u otros entornos corrosivos, lo que lleva a una resistencia reducida, una apariencia comprometida e incluso a una falla funcional. Las capas de tratamiento de superficie actúan como una barrera física o proporcionan protección electroquímica (ánodo de sacrificio) para aislar medios corrosivos, extendiendo significativamente la vida útil del sujetador.

Control de fricción: la relación entre el par aplicado durante el ajuste y la fuerza de sujeción resultante (precarga) está significativamente influenciada por el coeficiente de fricción. Los recubrimientos específicos (por ejemplo, aceite de fosfato, recubrimientos de escamas de zinc con lubricante integrado) pueden proporcionar un coeficiente de fricción estable y predecible, lo que garantiza una precarga constante para el mismo par aplicado, lo que es crucial para la confiabilidad de las articulaciones críticas.

Resistencia al desgaste: en aplicaciones que involucran ensamblaje/desmontaje frecuente o movimiento relativo, los hilos y cabezas de sujetador pueden desgastarse. Ciertos recubrimientos duros (por ejemplo, carburación, nitruración o platillos de aleación específicos) pueden aumentar la dureza de la superficie y mejorar la resistencia al desgaste.

Mitigación de fragilidad de hidrógeno: los sujetadores de alta resistencia (típicamente la clase de propiedad ≥ 10.9 o de grado 8 y más) son susceptibles a la absorción de hidrógeno durante los procesos de encurtimiento ácido y electroplatación, lo que lleva a una fractura retrasada (fragilidad de hidrógeno). Elegir procesos sin riesgo de fragilidad de hidrógeno (por ejemplo, enchapado mecánico, recubrimiento de escamas de zinc) o garantizar la hornear adecuada para alivio de hidrógeno después del enchapado es fundamental para la seguridad de los pernos de alta resistencia.

Apariencia e identificación: los tratamientos superficiales pueden proporcionar diferentes colores y niveles de brillo para cumplir con los requisitos estéticos del producto. Los colores específicos (por ejemplo, ciertos colores de pasivación, colores de recubrimiento orgánico) a veces se usan para diferenciar sujetadores de diferentes especificaciones, materiales o propósitos.

Conductividad/aislamiento: la mayoría de los recubrimientos metálicos mantienen una buena conductividad eléctrica, adecuada para aplicaciones que requieren conexión eléctrica (por ejemplo, conexión a tierra). Por el contrario, algunos recubrimientos orgánicos o películas de pasivación gruesas pueden ofrecer algunas propiedades aislantes.

Mejora de la adhesión: ciertos tratamientos (como la fosfación) pueden proporcionar una superficie rugosa y porosa que mejora la adhesión de la pintura posterior o las aplicaciones adhesivas.

Observe en profundidad los procesos comunes de tratamiento de la superficie del sujetador/recubrimiento

Aquí hay algunos procesos de tratamiento de superficie de sujetador convencional y sus características:

El electro-galvanización / placas de zinc: proceso: deposición de una capa de zinc sobre la superficie del sujetador a través de métodos electroquímicos. Por lo general, seguido de pasivación (cromato o no cromato) para mejorar la resistencia y la apariencia de la corrosión (los acabados comunes incluyen transparente/azul, iridescente amarillo, negro, oliva). Características: Costo relativamente bajo, recubrimiento uniforme, buena apariencia, proporciona protección básica de corrosión (ánodo de sacrificio). La capa de pasivación afecta significativamente la resistencia a la corrosión final. Riesgo de fragilidad de hidrógeno; El horneado de alivio de hidrógeno requerido para piezas de alta resistencia. Resistencia a la corrosión: las horas de prueba de sal de sal moderadas y neutras (NSS) generalmente varían de 24h a 200 h, dependiendo del grosor y el tipo de pasivación. Coeficiente de fricción: relativamente alto y variable a menos que se apliquen post-tratamiento específicos (como selladores/lubricantes). Aplicaciones: entornos interiores, uso industrial general, interiores automotrices, electrónica, aplicaciones con bajos requisitos de corrosión.

Galvanizing (HDG): proceso: Inmerso de sujetadores en zinc fundido para formar una capa gruesa que comprende aleaciones de hierro de zinc y zinc puro. Características: El recubrimiento muy grueso (típicamente> 40 μ m) proporciona una excelente protección contra la corrosión a largo plazo, especialmente para entornos al aire libre duros. La superficie generalmente es más rugosa que la electroplatación y puede afectar el ajuste de rosca (a menudo requiere tuercas de rosca o tuercas de gran tamaño). El proceso de alta temperatura generalmente elimina el riesgo de fragilidad de hidrógeno. Mayor costo que el enchapado de zinc. Resistencia a la corrosión: excelentes horas de NSS a menudo alcanzan 500 h a 1000 h. Coeficiente de fricción: alto y variable. Aplicaciones: acero estructural al aire libre, torres de transmisión de energía, barandillas de carreteras, estantería de paneles solares, equipos pesados, aplicaciones que requieren protección de corrosión de larga data.

Disparo mecánico: Proceso: polvo de zinc de liderazgo en frío (impactante) en la superficie del sujetador con cuentas de vidrio u otros medios de impacto en un barril giratorio. Características: buena uniformidad y adhesión de espesor de recubrimiento. Ventaja clave: no hay riesgo de fragilidad de hidrógeno, lo que lo hace ideal para sujetadores de alta resistencia. La resistencia a la corrosión es similar o ligeramente mejor que el zinc electroplacado del mismo grosor. Resistencia a la corrosión: moderada a buena, dependiendo del grosor de recubrimiento. Coeficiente de fricción: similar al zinc electroplacado, se puede modificar con post-tratamiento. Aplicaciones: sujetadores de alta resistencia (por ejemplo, pernos de clase 10.9/12.9), piezas sensibles al fragilización de hidrógeno, componentes de acero de primavera.

Fosfato: proceso: sumergir sujetadores en una solución de fosfato para formar un recubrimiento de conversión de fosfato insoluble (comúnmente fosfato de zinc o fosfato de manganeso) a través de la reacción química. Por lo general, requiere el engrasamiento o la depilación posterior para mejorar la prevención y la lubricación del óxido. Características: bajo costo. La capa de fosfato en sí ofrece una protección de óxido limitada, pero proporciona una excelente base para aceites, ceras o pinturas. El fosfato de manganeso ofrece una buena resistencia al desgaste y propiedades contra el gallo. Los procesos de fosfación también conllevan cierto riesgo de fragilidad de hidrógeno (menos que la electroplatación). Resistencia a la corrosión: baja (capa de fosfato solo), se basa en aceite/cera preventivo de óxido posterior. Coeficiente de fricción: el aceite de fosfato puede proporcionar un coeficiente de fricción bajo y estable, a menudo utilizado cuando se requiere precisión precisa. Aplicaciones: como base para sellado o pintura de aceite, componentes del motor automotriz, juntas que requieren fricción estable, lubricación de formación de frío.

Recubrimiento de escamas de zinc (escamas de zinc no electrolíticas): Proceso: Aplicación de una pintura que contiene zinc y/o copos de aluminio a la superficie del sujetador a través de métodos de espinada o pulverización, seguido de curado (hornear). Las marcas típicas incluyen Dacromet®, Geomet®, Zintek®, Magni®. Características: proporciona protección de corrosión muy alta (efectos de autocuración de barrera de sacrificio). Logra alta resistencia con capas delgadas (típicamente 8-15 μ m). No hay riesgo de fragilidad de hidrógeno, ideal para sujetadores de alta resistencia. A menudo incluye lubricantes integrados para coeficientes de fricción estables y controlados. Los colores son típicamente gris plateado o negro. Resistencia a la corrosión: muy altas, las horas de NSS comúnmente varían de 600h a 1500 h. Coeficiente de fricción: se puede controlar con precisión dentro de rangos específicos (por ejemplo, 0.09 - 0.15) según sea necesario. Aplicaciones: Industria automotriz (chasis, piezas estructurales, sistemas de frenado), energía eólica, maquinaria de construcción, sujetadores de alta resistencia, aplicaciones que exigen alta resistencia a la corrosión, libertad de fragilidad de hidrógeno y control preciso de torque.

Enchapado de aleación (por ejemplo, zinc-níquel): proceso: co-depositando dos o más metales electroquímicamente, como zinc y níquel (típicamente 12-15% Ni). También requiere pasivación. Características: ofrece una mayor resistencia a la corrosión y una mejor resistencia al calor que el enchapado de zinc puro. Potencial de corrosión galvánica inferior cuando está en contacto con aleaciones de aluminio. Buena apariencia. Todavía lleva el riesgo de fragilidad de hidrógeno; Requiere horneado de alivio de hidrógeno. Mayor costo que el enchapado de zinc puro. Resistencia a la corrosión: altas horas de NSS generalmente varían de 720h a 1000h. Coeficiente de fricción: depende de la pasivación y el post-tratamiento. Aplicaciones: Automotriz (especialmente bajo-hood, contacto con piezas de aluminio), aplicaciones aeroespaciales, que requieren resistencia a la corrosión de alta temperatura.

Recubrimientos orgánicos (por ejemplo, epoxi, PTFE): proceso: pulverización o resinas orgánicas recubiertas de inmersión (como epoxi, poliuretano, PTFE) y curándolas. Características: Proporcione una excelente resistencia química y protección contra la corrosión (efecto de barrera). Disponible en varios colores. Los recubrimientos PTFE ofrecen propiedades de muy baja fricción y antiadherente. Los recubrimientos más gruesos pueden afectar el ajuste dimensional. Resistencia a la corrosión: muy alta, dependiendo del tipo de recubrimiento y el grosor. Coeficiente de fricción: muy bajo para recubrimientos PTFE. Varía para otros tipos. Aplicaciones: Equipo de procesamiento químico, ingeniería marina, aplicaciones que requieren colores específicos, baja fricción o resistencia química.

Pasivación para acero inoxidable: proceso: no un "recubrimiento", sino un tratamiento químico (típicamente que usa ácido nítrico o cítrico) para eliminar el hierro libre y otros contaminantes de la superficie de acero inoxidable y promover la formación de una capa de óxido rico en cromo más gruesa, más uniforme y más inerte (película pasiva). Características: mejora la resistencia a la corrosión inherente del acero inoxidable, manteniendo su apariencia metálica. Proceso simple y relativamente bajo de costo. Resistencia a la corrosión: mejora la resistencia a la corrosión natural del acero inoxidable. Coeficiente de fricción: relativamente alto. Aplicaciones: Todos los tipos de sujetadores de acero inoxidable, especialmente después del mecanizado o para aplicaciones que requieren una mayor limpieza y resistencia a la corrosión.

Guía de selección específica para tratamientos de superficie del sujetador

Seleccionar el tratamiento de superficie apropiado requiere equilibrar el entorno de aplicación, los requisitos de rendimiento, el costo y las regulaciones:

Entorno básico de interior / baja corrosión: requisitos: prevención básica de óxido, apariencia limpia. Recomendaciones: enchapado de zinc (iridescente transparente/azul o amarillo, espesor ≥ 5 μ m) pasivación adecuada. Fosfato de aceite-preventivo de óxido si es sensible a los costos.

Entorno general al aire libre / industrial (corrosión moderada): Requisitos: mejor resistencia a la intemperie y prevención de óxido. Recomendaciones: placas de zinc más gruesas (≥ 8-12 μ m) pasivación de alto rendimiento (por ejemplo, pasivación de capa gruesa), recubrimiento mecánico o recubrimiento de escamas de zinc de nivel básico.

HARCHO AUTERAL / MUNTIVO DE HUMIDAD / HUMIDAD / ALTA (alta corrosión): Requisitos: Protección de corrosión confiable a largo plazo.

Recomendaciones: galvanización de hot-dip (HDG) (adecuado donde la tolerancia al ajuste de hilo es menos crítica), recubrimiento de escamas de zinc de alto rendimiento (Geomet®, Zintek®, Magni®, etc.), recubrimiento de aleación de níquel de zinc o sujetos de acero inquebrantable directamente (pasada recomendada). También se pueden considerar recubrimientos orgánicos (por ejemplo, epoxi).

Sujetadores de alta resistencia (Clase de propiedad ≥ 10.9): Requisitos: Evite el riesgo de fragilidad de hidrógeno mientras satisface las necesidades de protección contra la corrosión.

Recomendaciones: Priorice los procesos sin riesgo de fragilidad de hidrógeno: recubrimiento de escamas de zinc, recubrimiento mecánico. Si usa electroplatación (zinc o zinc-níquel), garantice la hornear de alivio de hidrógeno completo y efectivo de acuerdo con los estándares, con estricto control de procesos y validación. HDG generalmente plantea que no se arriesga, pero tenga en cuenta los problemas de ajuste de hilos.

Requiere control de par preciso / coeficiente de fricción estable: Requisitos: Alta consistencia en la precarga. Recomendaciones: aceite/cera de fosfato, recubrimientos de escamas de zinc con lubricantes integrados, zinc/zinc-níquel con selladores lubricantes. Siempre consulte los datos del proveedor para el coeficiente de rango de fricción (generalmente especificado en condiciones de prueba definidas).

Ambiente de alta temperatura (por ejemplo, compartimento del motor): Requisitos: estabilidad de recubrimiento a temperaturas elevadas. Recomendaciones: recubrimiento de aleación de zinc-níquel, ciertos recubrimientos de escamas de zinc especializados, fosfación de manganeso o acero/acero inoxidable resistente al calor sin recubrimiento. El rendimiento estándar de enchapado de zinc se degrada a temperaturas más altas (por ejemplo,> 15 0 ∘ C).

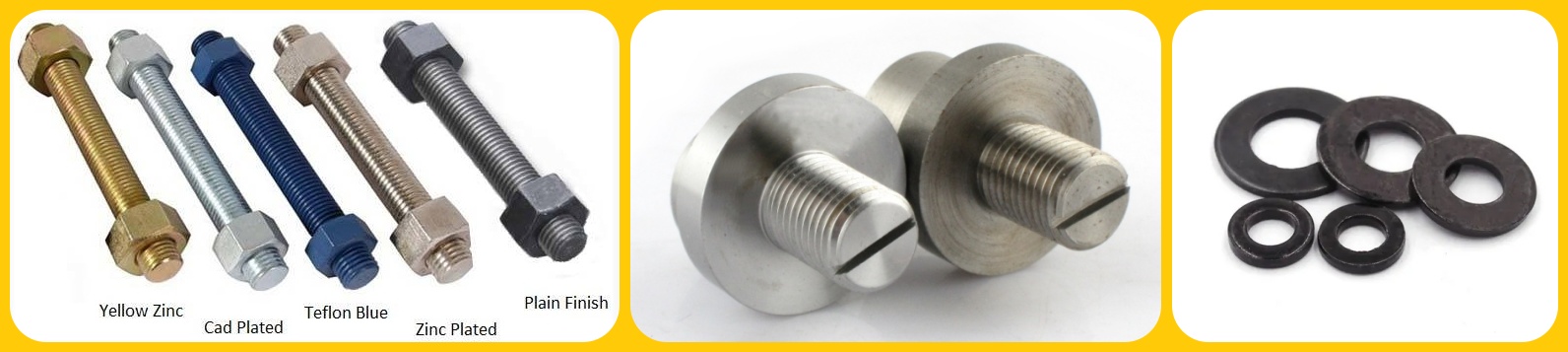

Requisitos de apariencia: Requisitos: color o brillo específico. Recomendaciones: enchapado de zinc varios colores de pasivación (transparente/azul, amarillo, negro), óxido negro, recubrimiento de escamas de zinc (plateado-gris/negro), recubrimientos orgánicos (varios colores). Acero inoxidable pasivado para un aspecto metálico.

Requiere conductividad eléctrica (por ejemplo, conexión a tierra): Requisitos: baja resistencia de contacto. Recomendaciones: La mayoría de los recubrimientos metálicos (zinc, zinc-níquel) ofrecen buena conductividad, pero tenga en cuenta que las capas de pasivación pueden introducir un ligero aislamiento. Evite los recubrimientos orgánicos gruesos. Asegúrese de que las superficies de contacto limpias.
Contacto con metales diferentes (por ejemplo, aleaciones de aluminio): Requisitos: minimice el riesgo de corrosión galvánica. Recomendaciones: recubrimiento de aleación de níquel de zinc (potencial más cercano al aluminio), recubrimientos de escamas de zinc (los que contienen beneficios de aluminio) o usan arandelas/recubrimientos aislantes para el aislamiento. Evite el contacto directo entre el acero/cobre liso y el aluminio.

Propiedades y consideraciones de tratamiento de superficie clave

Resistencia a la corrosión: Definición: Capacidad para resistir la degradación ambiental, comúnmente medida por las horas de prueba de pulverización de sal de sal neutra (NSS) (H) por estándares como ISO 9227. Por ejemplo, NSS 240H significa que no hay nivel de corrosión especificado (generalmente óxido rojo) dentro de las 240 horas en una cámara de pulverización de sal estándar. Selección: elija las horas NSS apropiadas según la categoría de corrosividad del entorno de servicio. General Indoor> 72H, Húmedo/Al aire libre General> 240H, entornos duros> 600h o incluso 1000h.

Cubra/espesor de depósito: Definición: el grosor de la capa de tratamiento de la superficie, generalmente en micrómetros (μ m). Impacto: afecta directamente la resistencia a la corrosión, el costo y el ajuste (especialmente para los sujetadores roscados). El grosor excesivo puede causar problemas de ensamblaje. Estándares como ISO 4042 especifican requisitos.

Coeficiente de fricción (COF / μ): Definición: Parámetro que describe la fricción entre hilos y debajo de la cabeza durante el ajuste. Impacto: determina la fuerza de sujeción (precarga) alcanzada para un par de ajuste dado (t = k ⋅ f ⋅ D, donde K está estrechamente relacionado con COF). Un COF estable y controlado es vital para la confiabilidad articular. Selección: para juntas críticas, recubrimientos seleccionados que proporcionan COF estable (por ejemplo, escamas de zinc, aceite de fosfato). Consulte o pruebe el rango COF (típicamente 0.08-0.20) según los requisitos de diseño.

Riesgo de fragilidad de hidrógeno (HE): Definición: El acero de alta resistencia absorbe el hidrógeno durante la fabricación o el enchapado, reduciendo la ductilidad y potencialmente conduciendo a una fractura frágil tardía inesperada bajo estrés. Selección: para la clase de propiedad ≥ 10.9 (o dureza ≥ 320 h V), priorice los procesos sin riesgo HE (recubrimiento mecánico, escamas de zinc) o garantice el horneado adecuado posterior al plato por estándares (por ejemplo, ISO 4042).

Adhesión y ductilidad: Definición: qué tan bien el recubrimiento se une al metal base y su capacidad para resistir el agrietamiento o el pelado durante el estrés/deformación. Selección: el recubrimiento debe resistir las tensiones de instalación sin descamación. Evaluados mediante pruebas como pruebas de adhesión de flexión, impacto o con el parque cruzado.

Resistencia a la temperatura: Definición: la temperatura de funcionamiento máxima a la que el recubrimiento mantiene sus propiedades (principalmente protección contra la corrosión). Selección: elija según la temperatura máxima del servicio. Tenga en cuenta que algunos recubrimientos (como la pasivación estándar de placas de zinc) se degradan a temperaturas elevadas.

Costo: Definición: Gastos relativos de diferentes procesos de tratamiento de superficie. Selección: Costo de saldo con los requisitos de rendimiento. En general, el enchapado/fosfación de zinc es de menor costo, mientras que HDG/zinc escamas/zinc-níquel son de mayor costo.

Regulaciones ambientales: Definición: Reglas como ROHS de la UE (restricción de sustancias peligrosas) y alcance (registro, evaluación, autorización y restricción de productos químicos 1) limitan el uso de sustancias como el cromo hexavalente (CR6) y el cadmio (CD).

Como las partes C críticas en la cadena de suministro del sujetador automotriz, la gestión efectiva de los pernos de bola es esencial para optimizar la eficiencia general de la cadena de suministro. Entendemos los desafíos que enfrentan los compradores e ingenieros para garantizar el suministro estable, reducir los costos y mejorar la calidad. Al asociarse con nosotros, puede:

Procedimiento de línea de línea: ofrecemos soluciones únicas, reduciendo los números de proveedores y los costos de gestión.
Optimizar la gestión del inventario: proporcionamos servicios de entrega VMI (inventario administrado por el proveedor) y JIT (justo a tiempo), asegurando el suministro oportuno y la reducción de la acumulación de inventario.
Mejorar el control de calidad: tenemos un sistema de producción certificado IATF 16949, asegurando que la calidad del producto cumpla con los más altos estándares.
Construya asociaciones a largo plazo: estamos comprometidos a establecer asociaciones estables a largo plazo con nuestros clientes, abordar conjuntamente los desafíos de la cadena de suministro y lograr beneficios mutuos.

Conozca a algunos miembros de nuestro equipo dedicado, listo para ayudarlo:
Coco Chen, Director de Desarrollo de Negocios: Coco.chen@zjzrap.com
Freddie Xiao, Gerente de Cuentas: Freddie.xiao@zjzrap.com
Brian Xu, Asistente de ventas técnicas: brian.xu@zjzrap.com

Explore nuestras capacidades y una amplia gama de productos: https://www.zjzrqc.com/product

IATF16949 certificado

HQ y dirección de fábrica:
No. 680, Ya'ao Road, Daqiao Town, District Nanhu, Jiaxing City, Provincia de Zhejiang, China


Mapa en línea para ver dónde estamos exactamente ubicados:

Página de LinkedIn • Productos • Escaparate de videos • Contáctenos • Capafair ningbo 2025
