La columna vertebral del ensamblaje del vehículo: comprensión de los sujetadores automotrices en profundidad

Introducción

En el intrincado mundo de la ingeniería automotriz, los sujetadores se encuentran entre los componentes más pequeños pero más críticos. Estos dispositivos mecánicos mantienen juntas las diversas partes de un vehículo, desde el motor hasta el chasis, desde los paneles interiores hasta el sistema de frenado. A pesar de su simple apariencia, los sujetadores aseguran la integridad estructural, el rendimiento y la seguridad. Sin ellos, incluso los diseños automotrices más avanzados se desmoronarían, literalmente.

Este artículo explora lo que sujetadores automotrices son, sus tipos, materiales, procesos de fabricación y cómo influyen en el diseño y el mantenimiento de los vehículos modernos.

¿Qué es un sujetador en ingeniería automotriz?

Un sujetador es un dispositivo de hardware que se une o coloca mecánicamente dos o más componentes juntos. En la industria automotriz, los sujetadores se utilizan en las articulaciones permanentes y no permanentes. Si bien la soldadura y los adhesivos proporcionan unión permanente, los sujetadores como pernos, tornillos y remaches permiten desmontaje, reparación y mantenimiento, lo que los hace vitales para la capacidad de servicio.

Los sujetadores se usan en todo un vehículo, que incluyen:

Componentes del motor

Transmisión y transmisión

Sistemas de suspensión

Conjuntos interiores (paneles, asientos)

Paneles exteriores del cuerpo

Unidades de control electrónico y arneses de cableado

Tipos de sujetadores automotrices

Existen varios tipos de sujetadores, cada uno diseñado para condiciones de carga específicas, materiales y entornos:

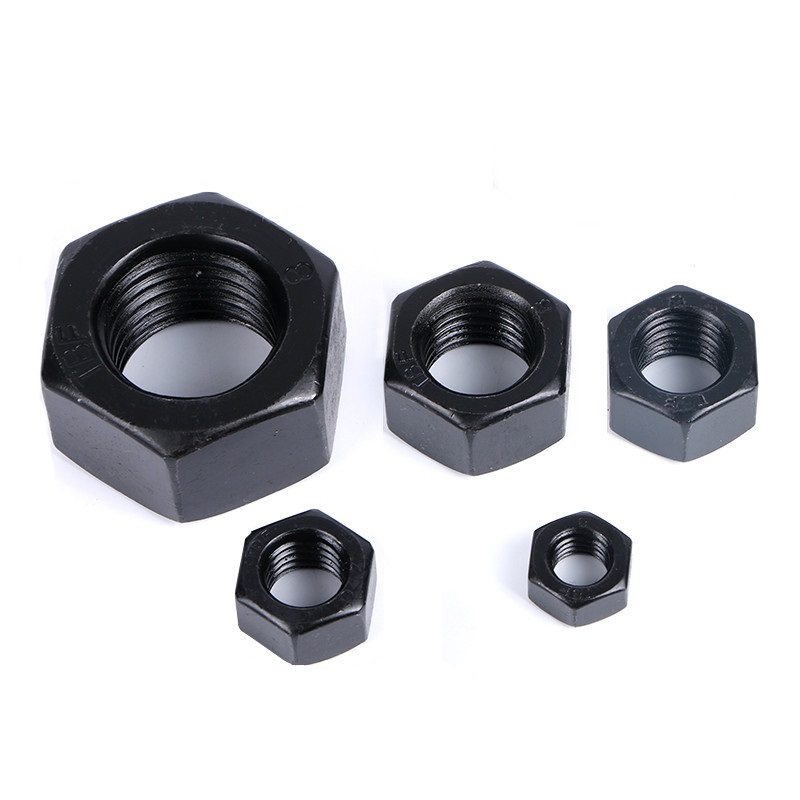

1. Pernos y tuercas
Los pernos están roscados externamente y generalmente se combinan con tuercas.

Común en bloques de motor, montajes de suspensión y marcos de chasis.

Proporcione una fuerte fuerza de sujeción y se puede reutilizar (a menos que par de torque a rendimiento).

2. Tornillos
Se usa en conjuntos más ligeros, como adornos interiores y piezas de plástico.

Puede formar sus propias roscas en materiales más suaves (tornillos de autocomprobación).

3. STUNTS
Varillas roscadas sin cabeza, fijadas permanentemente en un extremo.

A menudo se usa en entornos de alto estrés como colectores de escape.

4. Rivapa
Los sujetadores permanentes utilizados cuando la soldadura no es adecuada.

Común en juntas estructurales y marcos de vehículos (especialmente en vehículos livianos derivados de aeroespaciales).

5. Clips y retenedores
Clips de plástico o metal utilizados en arneses de cableado y paneles interiores.

Permita un ensamblaje rápido y desmontaje.

6. Arandelas y espaciadores
Distribuir la carga o mantener el espacio.

Evite el daño de la superficie y ayude con el control de torque.

Materiales utilizados en sujetadores automotrices

Los sujetadores deben soportar ciclos térmicos, vibraciones, par, corrosión y condiciones de carga. Por lo tanto, la selección de material es crítica:

Acero al carbono: más común, económico y fuerte. A menudo se usa con recubrimientos protectores.

Acero de aleación: resistencia mejorada y resistencia a la fatiga.

Acero inoxidable: resistente a la corrosión pero generalmente menor resistencia.

Aluminio: liviano y resistente a la corrosión, ideal para vehículos eléctricos y paneles de cuerpo.

Titanio: alta relación de fuerza / peso, utilizada en aplicaciones de rendimiento y carreras.

Plastic/Nylon: utilizado para clips, retenedores y aplicaciones de baja carga.

Recubrimientos y acabados:

El enchapado de zinc, la fosfación y la anodización mejoran la resistencia a la corrosión y la estética.

Los adhesivos de bloqueo de hilo se pueden aplicar para evitar el aflojamiento.

Fabricación y estándares

Los sujetadores automotrices se fabrican utilizando procesos como:

Encabezado en frío (para dar forma a las cabezas)

Rodillo de hilo

Tratamiento térmico (para resistencia y durabilidad)

Recubrimiento superficial

Deben cumplir con los estrictos estándares automotrices, que incluyen:

ISO 898 para propiedades mecánicas

SAE J429 y ASTM A574 para especificaciones de material y resistencia

Requisitos específicos de OEM, como los estándares General Motors GMW o Volkswagen TL

Consideraciones de diseño en sujetadores automotrices

Tipo de carga y dirección: axial, cortante, torsional: cada uno afecta la elección del sujetador.

Vibración y aflojamiento: requiere diseños especiales como tuercas de bloqueo, armarios de roscado o cabezas dentadas.

Expansión térmica: los sujetadores deben acomodar la expansión/contracción debido a los cambios de temperatura.

Reducción de peso: en los vehículos eléctricos y los automóviles de alto rendimiento, el uso de sujetadores de aluminio y plástico puede reducir la masa general del vehículo.

Facilidad de ensamblaje: las líneas de ensamblaje automatizadas demandan sujetadores compatibles con herramientas robóticas y sistemas controlados por torque.

Modos de falla y mantenimiento
Las causas comunes de la falla del sujetador incluyen:

Subestimado

Corrosión

Crujido de fatiga

Pelado de hilo

Selección de material inadecuado

Los procedimientos de mantenimiento regulares a menudo implican controles de torque y reemplazo de sujetadores, especialmente en sistemas de seguridad crítica como frenos y suspensión.

El futuro de los sujetadores automotrices

Con los avances en la electrificación del vehículo, la autonomía y el peso ligero, el papel de los sujetadores está evolucionando:

Los sujetadores inteligentes con sensores integrados pueden monitorear la tensión y el par en tiempo real.

Los sujetadores compuestos livianos están surgiendo para los vehículos eléctricos.

Los diseños modulares requieren sujetadores reutilizables y de liberación rápida para facilitar el servicio.

Sostenibilidad: los OEM priorizan los materiales y recubrimientos reciclables.

Conclusión
Aunque a menudo se pasan por alto, los sujetadores automotrices son fundamentales para la seguridad del vehículo, el rendimiento y la longevidad. Hacen un buen equilibrio entre la ciencia de los materiales, el diseño mecánico y la precisión de fabricación. A medida que la industria automotriz evoluciona, también debe el sujetador pequeño pero indispensable, lo que cada parte de su vehículo permanece firmemente y de manera segura.
