Información de la cadena de suministro automotriz: Guía de selección de sujetadores para sistemas eléctricos de EVS-Zhejiang Zhongrui Auto Parts Co., Ltd.

Este artículo se centrará en los sujetadores críticos en los sistemas eléctricos de los EV, proporcionando un análisis en profundidad de sus requisitos funcionales y ofreciendo orientación de selección específica para ayudar a los ingenieros.

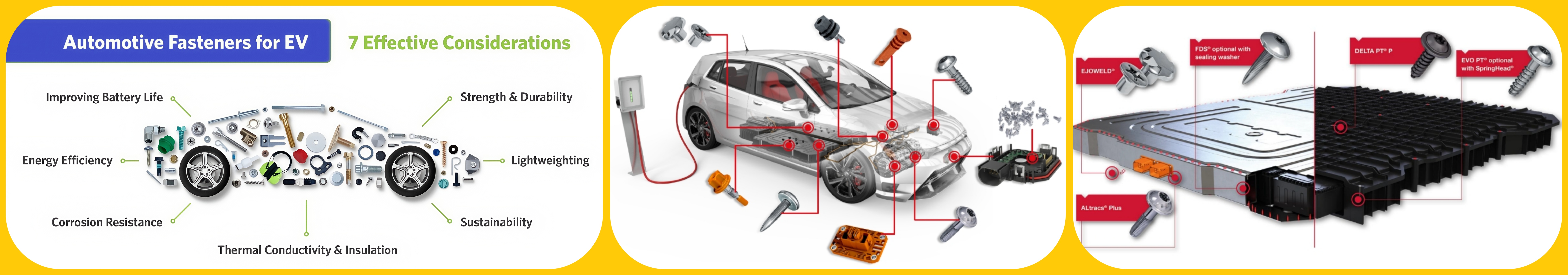

Análisis funcional de sujetadores en áreas clave

Sujetadores de fijación del paquete de baterías: como el componente de energía central de un EV, el paquete de baterías debe arreglarse de manera segura y confiable para resistir vibraciones, impactos y colisiones potenciales durante la operación del vehículo. Los sujetadores deben poseer una resistencia extremadamente alta, una excelente resistencia a la fatiga y una protección de corrosión superior para garantizar la seguridad del paquete de baterías en todas las condiciones de funcionamiento.

Motor/Sistema E-Drive Sistema de montaje: el motor y el sistema de conducción electrónica son la fuente de alimentación del vehículo, y sus sujetadores de montaje deben soportar el par y las vibraciones generadas durante la operación del motor, asegurando una potencia de salida estable. La alta resistencia y el rendimiento confiable anti-loosening son requisitos críticos para estos sujetadores.

Sujetadores de fijación de la unidad de control electrónico (ECU): la ECU es el "cerebro" del EV, que controla varias funciones del vehículo. Sus sujetadores de fijación deben garantizar un funcionamiento estable de la ECU en entornos de vibración e impacto. La buena resistencia a la vibración y una conexión confiable son cruciales. Además, algunas ECU pueden ser sensibles a la interferencia electromagnética, lo que requiere la consideración de la compatibilidad electromagnética de los sujetadores.

Sujetadores de conexión de arnés de cableado de alto voltaje: los arneses de cableado de alto voltaje son críticos para la transmisión de potencia en los vehículos eléctricos. Sus sujetadores de conexión deben garantizar la confiabilidad y seguridad de las conexiones del arnés, evitando cortocircuitos o mal contacto debido a la aflojamiento. El rendimiento de bloqueo confiable y la buena conductividad (para algunas conexiones de conexión a tierra) son clave.

COMPORTO DE FIJA DE FIJA DE FIJA: El puerto de carga es la interfaz entre el EV y las fuentes de energía externas. Sus sujetadores de fijación deben resistir el estrés de las operaciones frecuentes de enchufar y desconectar y garantizar la estabilidad del puerto. La resistencia y la resistencia al desgaste apropiadas son factores a considerar.

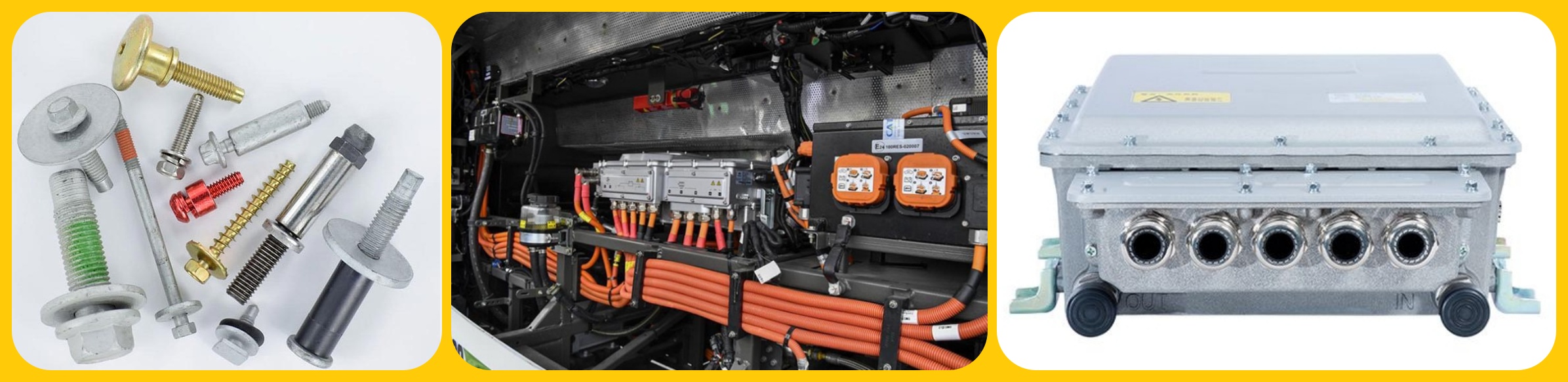

Orientación de selección de sujetadores específica para sistemas EV clave

FIJACIÓN DE BATERÍA: se recomienda utilizar pernos de acero de aleación de alta resistencia (grado 10.9 o superior) con recubrimiento de aleación de dacromé o zinc-níquel para una excelente resistencia a la corrosión. Además, es esencial utilizar tuercas o pernos de bloqueo de alta confiabilidad con recubrimientos antigacios para garantizar que la batería no se separe en caso de colisión de un vehículo.

Montaje del sistema de motor/conducto electrónico: seleccione pernos de acero de aleación de alta resistencia (Grado 10.9 o superior) e implementen medidas efectivas de antigüense (como tuercas de bloqueo o adhesivos de bloqueo de rosca) para resistir el par y las vibraciones generadas durante la operación del motor.

Fijación de la unidad de control electrónico (ECU): elija tornillos o pernos con buena resistencia a la vibración, y considere usar productos con lavadoras elásticas o roscas anti-bucle. Para las CEC con requisitos de compatibilidad electromagnética, seleccione sujetadores no conductores o aquellos con propiedades de blindaje específicas.
Conexión del arnés de cableado de alto voltaje: se recomienda usar tornillos o pernos con características de bloqueo para garantizar la confiabilidad de la conexión. Para los puntos de conexión de conexión a tierra, seleccione sujetadores con buena conductividad eléctrica y garantice un contacto confiable.

Fijación del puerto de carga: se pueden usar tornillos/pernos de acero de acero de carbono mediano a alta longitud o de aleación, con un tratamiento de superficie adecuado para mejorar el desgaste y la resistencia a la corrosión.

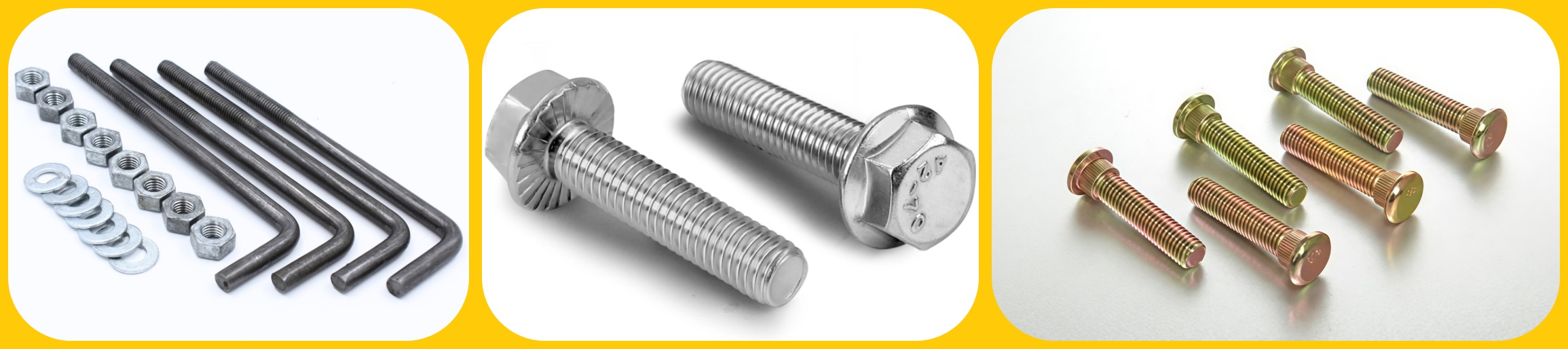

Propiedades de sujetador clave (EV Systems)

Calificación de resistencia: Definición: Hacer resistencia a la tracción de pernos/pernos (por ejemplo, 8.8, 10.9). Ejemplo: 8.8 Grado: R M ≥ 800 MP A, R E L ≥ 640 MP A. Selección: alto estrés (batería, motor): ≥10.9. General: Basado en el estrés (por ejemplo, 8.8).

Material: Común: Acero al carbono, acero de aleación, acero inoxidable (304, 316). Selección: alta resistencia: acero de aleación tratado con calor. Resistencia a la corrosión: acero inoxidable/tratado en carbono. Ligero: considere las aleaciones de alta resistencia.

Tratamiento de la superficie: Común: enchapado de zinc, galvanización en caliente, dacromet, fosfación, óxido negro. Selección: General Rust: Zinc. Alto óxido: DIP/DACROMET (> 500h spray de sal). Corrosión severa: recubrimientos inoxidables/especiales. Nota fricción.

Anti-loosening: común: arandelas de resorte, tuercas de bloqueo (nylon/metal), arandelas de bloqueo, pilos de rostro. Selección: Vibración general: arandelas de resorte. Med/alta vibración (motor, batería): tuercas de bloqueo/pilos de rostro (verificación de par). Especial: lavadoras mecánicas. Consulte los datos del proveedor.

Dimensiones y especificaciones: Definición: Hilo (diámetro, tono), longitud, cabeza, etc. Selección: Espacio/carga; Asegure el compromiso de los subprocesos. Sigue los estándares.
Precarga: Definición: endurecimiento de la fuerza axial para la fiabilidad articular. Selección: Calcule en función de la importancia, la carga, la fuerza. Use llaves de torque. Consulte Manual/Normas.

Como las partes C críticas en la cadena de suministro del sujetador automotriz, la gestión efectiva de los pernos de bola es esencial para optimizar la eficiencia general de la cadena de suministro. Entendemos los desafíos que enfrentan los compradores e ingenieros para garantizar el suministro estable, reducir los costos y mejorar la calidad. Al asociarse con nosotros, puede:

Procedimiento de línea de línea: ofrecemos soluciones únicas, reduciendo los números de proveedores y los costos de gestión.
Optimizar la gestión del inventario: proporcionamos servicios de entrega VMI (inventario administrado por el proveedor) y JIT (justo a tiempo), asegurando el suministro oportuno y la reducción de la acumulación de inventario.
Mejorar el control de calidad: tenemos un sistema de producción certificado IATF 16949, asegurando que la calidad del producto cumpla con los más altos estándares.
Construya asociaciones a largo plazo: estamos comprometidos a establecer asociaciones estables a largo plazo con nuestros clientes, abordar conjuntamente los desafíos de la cadena de suministro y lograr beneficios mutuos.
