En el intrincado diseño y fabricación de vehículos modernos, mientras que la atención a menudo se centra en los componentes principales, la confiabilidad y el rendimiento de innumerables piezas más pequeñas son igualmente críticos. Los sujetadores de precisión, a menudo invisibles, son la pieza de seguridad, durabilidad y ensamblaje eficiente.

En Zhejiang Zhongrui Auto Parts, nos especializamos en proporcionar las soluciones de fijación estandarizadas de alta calidad en las que se basa la industria automotriz global. Hoy, exploramos tres tipos fundamentales de alfileres (alfileres paralelos con hilo interno, pines de horario con cabeza y alfileres divididos, destacando sus roles específicos, ventajas clave y la importancia de los estándares internacionales como GB/T, DIN, ISO y JIS para la integración automotriz sin costura.

Comprender estos componentes vitales es clave para ingenieros automotrices, diseñadores, especialistas en adquisiciones y profesionales de fabricación que luchan por la excelencia.

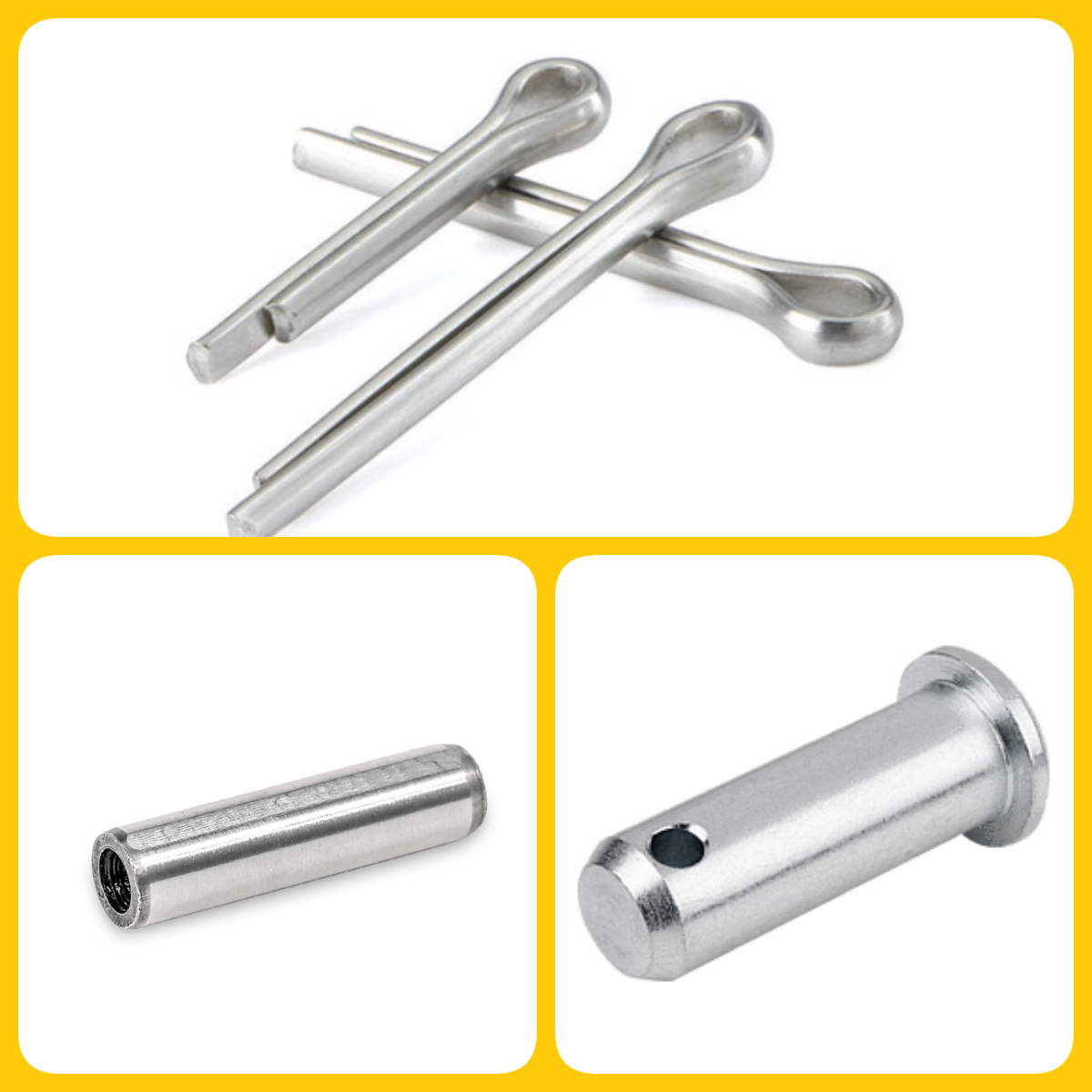

1. Pines paralelos con hilo interno: alineación de precisión con facilidad de mantenimiento

La precisión es primordial en muchos subconjuntos automotrices, particularmente donde los componentes deben ubicarse con precisión entre sí. Los pines paralelos con hilo interno están diseñados específicamente para este propósito, proporcionando una alineación precisa y un ajuste de interferencia segura.

Lo que son: estos pines cilíndricos sólidos cuentan con un diámetro altamente controlado para un ajuste ajustado en agujeros de precisión. Una característica distintiva clave es la rosca interna en un extremo, diseñada para aceptar un tornillo de extracción.

Por qué importan en el automóvil:

Posicionamiento preciso: crítico para la funcionalidad de las piezas de apareamiento. En las transmisiones, por ejemplo, la alineación precisa de engranajes y ejes es esencial para la transferencia de potencia suave y para evitar el desgaste prematuro.
Ajuste de interferencia segura: proporciona una articulación fuerte capaz de resistir las fuerzas de vibración y corte inherentes a la operación del vehículo.
Mantenimiento simplificado: el hilo interno es una ventaja significativa. Cuando los componentes necesitan desmontaje para el mantenimiento o la reparación, se puede insertar un tornillo del extractor en la rosca, lo que permite extraer el pasador sin dañar el material circundante o el pasador en sí. Esto reduce el tiempo de inactividad y simplifica los procesos complejos de ensamblaje/desmontaje en entornos de fabricación y servicio.

Ventajas clave para aplicaciones automotrices:

Precisión garantizada: fabricada a tolerancias estrechas (por ejemplo, según DIN 7979 o ISO 8735), lo que garantiza una alineación confiable y repetible.
Facilita el desmontaje: el hilo interno simplifica drásticamente la extracción en comparación con los pines sólidos, minimizando el daño potencial.
Rendimiento duradero: típicamente hecho de acero endurecido, que ofrece alta resistencia al corte y resistencia al desgaste.
Materiales versátiles: adecuados para unir componentes hechos de materiales automotrices comunes como acero, aleaciones de aluminio y ciertos compuestos.

Aplicaciones automotrices ideales:

Conjuntos de transmisión: localización de ejes, rodamientos y componentes de carcasa.
Alineación del bloque del motor: colocación de cabezas o colectores de cilindros.
Accesorios de fabricación: garantizar una configuración precisa para los procesos de soldadura o mecanizado.
Alineación de died y moho: mantenimiento de la precisión en el equipo de estampado o moldeo por inyección.

Estandarización e intercambiabilidad: estos pines se definen por varios estándares: GB/T 120.2-2000, ISO 8735: 1997, DIN 7979, JIS B 1359, DIN EN 28735: 1992, ISO 8733: 1997, KS B 1309: 2000. La equivalencia observada en estándares como GB/T 120.2 e ISO 8735 es crucial. Si bien los detalles y materiales dimensionales pueden variar ligeramente en todos los estándares listados, el concepto central de un pasador paralelo de precisión con un hilo interno para la extracción es consistente. Comprender estos estándares ayuda a los fabricantes automotrices a obtener pines equivalentes, de alta calidad de varios proveedores globales, asegurando un rendimiento confiable independientemente del origen de fabricación específico (siempre que el grado de material y la clase de tolerancia cumplan con el requisito de la aplicación).

2. Pins de clevis con cabeza: habilitando pivotaciones y vinculación en sistemas automotrices

Muchos sistemas automotrices dependen de componentes que pivote o articulan, desde los enlaces de dirección hasta los conjuntos de pedal. Los pasadores de horca con cabeza son sujetadores fundamentales para crear estos puntos de bisagra cruciales.

Lo que son: los pines de horca son pines cilíndricos no subidos con una cabeza en un extremo y uno o más agujeros en el otro, diseñados para insertarse a través de una horca (un ajuste en forma de U con agujeros en los extremos) y asegurados, típicamente con un pin o alfiler dividido. La cabeza proporciona una superficie de rodamiento y evita que el pasador pase completamente a través del conjunto.

Por qué importan en el automóvil:

Puntos de pivote confiables: crean un eje seguro de baja fricción para el movimiento rotacional entre componentes.
Acomodar la desalineación angular: el diseño inherentemente permite cierto grado de movimiento angular, esencial en los enlaces que se mueven a través de los arcos o experimentan una ligera desalineación durante la operación.
Rodamiento de carga: diseñado principalmente para manejar las fuerzas de corte (fuerzas perpendiculares al eje del pasador).
Ensamblaje/desmontaje simple: el método de diseño y aseguramiento de la cabeza (pin dividido) facilita la instalación y eliminación relativamente rápidas para el mantenimiento o el ajuste.

Ventajas clave para aplicaciones automotrices:

Enlace robusto: proporciona una conexión sólida para pivotar componentes en sistemas que experimentan cargas dinámicas.
Opciones de protección contra la corrosión: disponibles en materiales como acero inoxidable o con acabados como enchapado de zinc o dacrometa, crucial para resistir la degradación ambiental (humedad, sal, productos químicos), extender la vida útil y garantizar la confiabilidad.
Diseño estandarizado: definido por estándares como DIN 1444, ISO 2341, GB/T 882, SAE J512, JIS B 2801, ASME B18.8.2M, asegurando la consistencia dimensional y la compatibilidad con los ajustes estándar de Clevis.
Facilidad de mantenimiento: el diseño encabezado y los métodos de seguridad comunes permiten una inspección directa, lubricación o reemplazo.

Aplicaciones automotrices ideales:

Sistemas de dirección: los extremos de la barra de amarre, los brazos de dirección.
Sistemas de frenos: enlaces de pedal, ciertos pivotes de calibrador (verificar las clasificaciones de carga).
Enlaces de suspensión: Conectando varios brazos y varillas (verifique las clasificaciones de carga).
Mecanismos de actuación: pestillos de las puertas, lanzamientos de capucha/tronco, enlaces del acelerador.
Cajas de pedal: frenos, embrague y acelerador pivotes de pedal.
Mecanismos del asiento: ajustadores y bisagras.

Estandarización e intercambiabilidad: los pines de la horquilla se definen en numerosos estándares, incluidos GB/T 882-2008, ISO 2341: 1986, DIN 1444, SAE J512, JIS B 2801, ASME B18.8.2M. Si bien ISO 2341 a menudo se considera una contraparte internacional directa de DIN 1444 y GB/T 882 (Formulario B), variaciones en los grados de materiales (por ejemplo, clases de propiedad SAE versus ISO), tolerancias (grados de productos A/B) y dimensiones específicas en todos los estándares. Sin embargo, comprender estos estándares permite a los fabricantes de automóviles seleccionar pines que cumplan con la resistencia al corte necesaria y los requisitos dimensionales, facilitando la flexibilidad de abastecimiento de los proveedores globales al tiempo que garantizan el rendimiento en las aplicaciones de enlace.

3. Pins divididos (Pins Cotter): bloqueo simple y confiable contra la aflojamiento

A menudo se usa junto con pines de horca, tuercas del castillo o tuercas ranuradas, los pasadores divididos (comúnmente llamados pasadores de chaveta en América del Norte) son un dispositivo de bloqueo mecánico básico pero excepcionalmente efectivo.

Lo que son: los pines divididos son pasadores de metal semirrígido con una cabeza en un extremo y una división a lo largo, lo que permite que las dos mitades se extiendan después de la inserción.

Por qué importan en el automóvil:

Mecanismo de bloqueo positivo: actúan como una barrera física, evitando que otros sujetadores (como las nueces) o los pasadores (como los pasadores de la horca) se retrocedan debido a la vibración, la rotación o las fuerzas externas.
Respaldado crítico de seguridad: en aplicaciones como la obtención de tuercas del castillo en los rodamientos de ruedas o los enlaces críticos, el pasador dividido es una redundancia de seguridad vital, evitando una falla catastrófica si el sujetador primario se afloja.
Inspección visual rápida: si un pasador dividido está instalado correctamente y los extremos se extienden es fácilmente verificable durante las verificaciones de rutina.
Solución económica: un proceso simple de diseño y fabricación los convierte en un método de bloqueo muy rentable.

Ventajas clave para aplicaciones automotrices:

Anti-loosenimiento confiable: proporciona un bloqueo mecánico simple y mecánico esencial en entornos automotrices de alta vibración.
Instalación manual fácil: requiere herramientas mínimas (alicates o un martillo) y no hay habilidades especiales.
Amplia aplicabilidad: se usa en una amplia gama de diámetros para asegurar varios tamaños de tuercas, pernos y alfileres.
Opciones de resistencia a la corrosión: disponibles en materiales como acero chapado en zinc (estándar para rentabilidad y protección básica) o acero inoxidable para una mayor durabilidad en áreas expuestas.
Adherencia a los estándares: fabricado a especificaciones como DIN 94, ISO 1234, GB/T 91, ASME B18.8.1, ANSI B18.6.3, JIS B 1351, EN 22340, asegurando la calidad del material y la consistencia dimensional para el ajuste y la función confiables. ISO 1234 y DIN 94 se consideran ampliamente equivalentes a GB/T 91.

Aplicaciones automotrices ideales:

Asegurar las tuercas del castillo: en los rodamientos de ruedas, los ejes y los componentes de la suspensión.
Pins de clevis de bloqueo: en la dirección, la suspensión y los enlaces de frenos.
Tuercas de yugo de fijación: en componentes de transmisión.
Asegurar alfileres y sujetadores: en varios brazos de control, barras de amarre y componentes del chasis donde se necesita un bloqueo simple.

Estandarización e intercambiabilidad: los pines divididos están altamente estandarizados a nivel mundial, definidos por estándares como GB/T 91-2000, ISO 1234: 1997, DIN 94: 1987, ASME B18.8.1-2020, ANSI B18.6.3, JIS B 1351: 2010, EN 22340: 1992. La fuerte equivalencia entre GB/T 91, ISO 1234 y DIN 94 asegura que los fabricantes de automóviles puedan obtener alfileres divididos intercambiables de manera confiable de proveedores de todo el mundo, asegurando una calidad constante y adecuada para tareas de bloqueo crítico de seguridad. Diferentes estándares pueden especificar materiales o acabados ligeramente diferentes, pero la función central y la serie dimensional están en gran medida alineadas en sus formas equivalentes.

Zhejiang Zhongrui Auto Parts: su socio en la fijación automotriz de precisión

En Zhejiang Zhongrui Auto Parts, entendemos los roles críticos que juegan estos pines aparentemente simples en la confiabilidad y seguridad de los ensamblajes automotrices. Como fabricante certificado por IATF 16949, estamos comprometidos a producir pasadores paralelos de alta calidad con hilo interno, alfileres de horca con cabeza, alfileres divididos y una amplia gama de otros sujetadores automotrices que cumplen con los estrictos estándares internacionales, incluidos GB/T, DIN, ISO, JIS y ASME.

Nuestra experiencia en fabricación de precisión, control de calidad riguroso y una profunda comprensión de las equivalencias estándar internacionales asegura que reciba sujetadores confiables e intercambiables optimizados para el rendimiento en entornos automotrices exigentes. Ya sea que necesite un PIN GB/T estándar con un equivalente ISO conocido o que necesite orientación para seleccionar el PIN correcto para una aplicación específica, nuestro equipo está listo para ayudar.

Asóciese con nosotros para racionalizar su abastecimiento, mejorar su resiliencia de la cadena de suministro y garantizar la calidad inquebrantable de los sujetadores que mantienen sus vehículos juntos. Obtenga más información sobre nuestras capacidades y explore nuestra gama integral de soluciones de fijación automotriz. Visite nuestro sitio web o contáctenos hoy.
