La precisión y la confiabilidad no son negociables en la fijación automotriz. Entre los muchos tipos de pernos utilizados, el perno de rosca completa de la cabeza hexagonal con rosca de paso fino, estandarizado en China como GB/T 5786 - 2016 , es crítico para aplicaciones que exigen un ajuste preciso y resistencia a la vibración. Para los fabricantes y proveedores mundiales de automóviles, comprender su relación con estándares internacionales como ISO, DIN, EN y JIS es vital para un abastecimiento eficiente e integración perfecta.

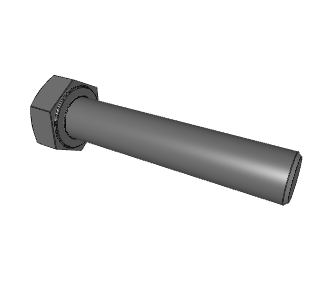

¿Qué es un perno GB/T 5786?

GB/T 5786 especifica los pernos de la cabeza hexagonal con un hilo completo (el hilo corre cerca de la cabeza) y un hilo de tono fino métrico. Las características clave incluyen:

Cabeza hexágono estándar: Facilita el ajuste y aflojamiento fácil utilizando herramientas comunes.

Hilo completo: Ofrece el máximo compromiso de rosca, lo que permite la flexibilidad en la longitud de agarre y el uso con múltiples componentes o ajustes a lo largo del perno.

Hilo de tono fino métrico: Esta es una característica definitoria. En comparación con los hilos gruesos, los hilos de tono fino tienen más hilos por unidad de longitud. Esto proporciona:

Aumento de la resistencia a la vibración: El ángulo de Helix más pequeño ofrece mejores propiedades de bloqueo automático, cruciales en entornos automotrices dinámicos.

Ajuste más fino: Permite un control más preciso de la fuerza de sujeción (precarga) durante el ajuste, importante para los conjuntos sensibles.

Estas características hacen que los pernos GB/T 5786 sean esenciales para aplicaciones automotrices donde el espacio puede ser apretado, la vibración está presente y se requiere un fijación precisa y segura.

Decodificación de equivalentes globales: GB/T 5786 vs. ISO, DIN, EN y JIS

Para los profesionales automotrices de abastecimiento a nivel mundial, la comprensión de qué estándares internacionales alinean con GB/T 5786 es clave. Basado en datos de referencia cruzada estándar:

ISO 8765: 2022 (internacional): GB/T 5786 - 2016 se considera Equivalenteee a ISO 8765: 2022. Una designación "equivalente" significa que los pernos fabricados a cualquiera de los estándar están destinados a ser intercambiables en forma, ajuste y función, que cumplen con los requisitos de propiedad dimensional y mecánica similares.

ES ISO 8765: 2022 (europeo): GB/T 5786 también aparece como Equivalent a en ISO 8765: 2022. Este estándar europeo se armoniza con la versión ISO, reforzando la intercambiabilidad global.

DIN EN ISO 8676: 2011 (alemán/europeo): GB/T 5786 se considera Equivalent a Din en ISO 8676: 2011. Los estándares Din en ISO también son estándares europeos armonizados con ISO, confirmando aún más una amplia compatibilidad técnica.

JIS B 1181-2014 (japonés): GB/T 5786 aparece como un Referencia a JIS B 1181-2014. Una designación de "referencia" significa que existe una similitud, pero no necesariamente una intercambiabilidad directa sin una verificación cuidadosa de dimensiones específicas, tolerancias, grados de material o métodos de prueba, ya que pueden existir diferencias.

ANSI/ASME (EE. UU.): En particular, los estándares ANSI/ASME son no listado como equivalente o referencia. Esto es común ya que los estándares de EE. UU. A menudo especifican sujetadores de la serie de pulgadas, o incluso para sujetadores métricos, las dimensiones específicas, las especificaciones de roscado (por ejemplo, el hilo FIN FINE versus el tono fino métrico) o los sistemas de calificación de materiales (SAE/ASTM vs. Clases de propiedad ISO/EN) pueden diferir significativamente, haciendo que la sustitución directa sea poco probable sin la aprobación de ingeniería específica.

Por qué la equivalencia es importante para el abastecimiento automotriz y la reemplazo:

Para la industria automotriz, donde las plataformas globales y las diversas cadenas de suministro son comunes, el alto grado de equivalencia para GB/T 5786 ofrece beneficios significativos para el abastecimiento y la reemplazo de la capacidad de reemplazo:

Sustitución perfecta: El estado "equivalente" a ISO 8765, EN ISO 8765 y Din en ISO 8676 significa que los pernos GB/T 5786 pueden sustituir técnicamente pernos hechos a estos principales estándares internacionales en la mayoría de las aplicaciones automotrices. Esto se debe a que sus características técnicas críticas (tono de subproceso, diseño de hilo completo, propiedades mecánicas probablemente correspondientes para una clase de resistencia dada y dimensiones clave) se armonizan.

Flexibilidad mejorada de la cadena de suministro: Los fabricantes automotrices y sus proveedores de nivel pueden obtener estos pernos críticos de tono fino de un grupo más amplio de fabricantes a nivel mundial que se adhieren a cualquiera de estos estándares equivalentes, mejorando la resiliencia de la cadena de suministro y reduciendo la dependencia de regiones o proveedores individuales.

Costo y disponibilidad optimizados: Acceder a una base de suministro más amplia, particularmente desde regiones de fabricación competitiva, puede conducir a mejores precios y mejoros de entrega de entregas.

Rendimiento consistente: El uso de pernos fabricados a estándares equivalentes garantiza una forma, ajuste y funcionamiento consistentes en los ensamblajes automotrices, manteniendo la resistencia a la vibración requerida y la precisión precarga.

Aplicaciones automotrices específicas:

GB/T 5786 Head Hexagon Hilo completo Los pernos de tono fino son cruciales en las aplicaciones automotrices donde:

Áreas propensas a la vibración: Tales como componentes del motor, enlaces de transmisión, mecanismos de dirección o montajes del sistema de escape, donde las roscas de tono fino resisten.

Control preciso de precarga: Requerido para los componentes electrónicos sensibles de montaje o ciertas juntas estructurales donde la fuerza de sujeción específica es vital.

Ajustes o múltiples componentes: El diseño de roscado completo es útil cuando los componentes deben ajustarse a lo largo de la longitud del perno o cuando se usan múltiples lavadoras/espaciadores.

Longitudes de agarre limitadas: El hilo completo permite el compromiso incluso con un grosor mínimo del material.

Consideraciones de reemplazo:

Mientras que GB/T 5786 es equivalente a ISO 8765, en ISO 8765 y Din en ISO 8676, siempre:

Confirmar propiedades mecánicas: Asegúrese de que la clase de propiedad (por ejemplo, 8.8, 10.9) del perno GB/T coincida con la resistencia requerida para la aplicación, correspondiente al estándar internacional que se reemplaza.

Verificar dimensiones específicas: Dimensiones críticas de doble verificación contra dibujos de ingeniería o el estándar original, especialmente para aplicaciones críticas o ajustadas.

Considere el acabado superficial: Asegúrese de que el acabado superficial proporcione una resistencia a la corrosión adecuada para el entorno automotriz.

Consulte la ingeniería: Para aplicaciones o sustituciones críticas de seguridad que involucran estándares de "referencia" (como JIS) o diferentes familias estándar (como intentar sustituir la serie ANSI/ASME Inch), consulte siempre con ingenieros automotrices calificados y realizar pruebas necesarias.
