Insights sobre la fijación automotriz: Comprensión de los pernos de brida hexágono GB 5787 (Grado B del producto) y equivalentes globales-Zhejiang Zhongrui Auto Parts Co., Ltd.

En el diseño y la fabricación automotriz, la selección de sujetadores capaces de resistir las condiciones exigentes es primordial. Los pernos de brida hexagonal, particularmente los especificados para una mayor precisión (grado de producto B), son cruciales para conexiones confiables en estructuras críticas de vehículos. Estándar nacional de China GB 5787 - 1986 Define dicho sujetador: el perno de brida hexagonal - Grado de productos B. Para los profesionales automotrices que abastece a nivel mundial, comprender su relación técnica con los estándares internacionales como ISO y DIN es esencial para la adquisición segura y la posible sustitución.

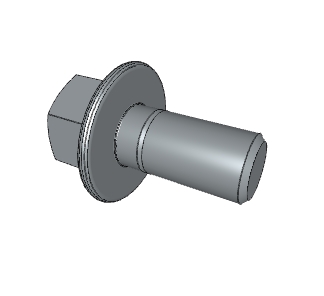

¿Qué es un perno GB 5787?

GB 5787 - 1986 Especifica pernos de brida hexagonal fabricados a un mayor nivel de precisión dimensional (producto de grado B). Las características clave que hacen que este tipo de perno sea valioso en el automóvil incluyen:

Brida integrada: Esta base amplia, circular o hexagonal sirve como una lavadora incorporada, distribuyendo la carga de sujeción sobre una superficie de rodamiento más grande. Esto reduce el estrés en el material fijo, especialmente importante al unir componentes hechos de materiales más suaves o aquellos con agujeros de gran tamaño.

Head Hexagon: Permite el agarre y el ajuste seguro con herramientas estándar.

Producto Grado B: Indica tolerancias más estrictas en las dimensiones en comparación con el grado C. Esta precisión a menudo se requiere para conexiones estructurales más críticas donde es necesario un ajuste preciso.

Probablemente dimensionamiento métrico: Como estándar nacional chino, los pernos GB 5787 se producen típicamente con dimensiones métricas.

Estas características colopoder a los pernos GB 5787 como una opción confiable para una fijación robusta y precisa en ensamblajes automotrices.

Comprensión de los estándares internacionales: GB 5787 vs. ISO y DIN

Navegar por estándares internacionales es clave para el abastecimiento automotriz global. Basado en el análisis de estándares cruzados, las relaciones para GB 5787 - 1986 son las siguientes:

ISO 4162: 2012 (internacional): GB 5787 - 1986 se considera Equivalente a ISO 4162: 2012. Este es un enlace técnico crítico. Una designación "equivalente" significa que los pernos fabricados para estos dos estándares comparten la misma forma, ajuste y función fundamental. Se aplican sus características dimensionales centrales, las propiedades mecánicas (suponiendo la misma clase de propiedad como 8.8, 10.9, etc., que es una práctica común), y las aplicaciones previstas están alineadas, lo que las hace técnicamente intercambiables en la mayoría de los escenarios.

DIN 6921: 2013 (alemán): GB 5787 - 1986 aparece como un Referencia a DIN 6921: 2013. Un estado de "referencia" implica una relación o similitud, pero generalmente indica que las dimensiones específicas, los requisitos de material, los métodos de prueba u otros matices técnicos pueden diferir. Mientras que DIN 6921 también es un estándar ampliamente utilizado para los pernos de brida hexagonales, especialmente en el automóvil europeo, la intercambiabilidad directa con GB 5787 o ISO 4162 no debe asumirse sin una verificación cuidadosa de las especificaciones técnicas específicas requeridas para la aplicación.

Según los datos proporcionados, las relaciones con otros estándares internacionales importantes como ANSI, ASME, AS, BS, EN y JIS para este estándar específico de GB 5787 no se indican como equivalentes o referencias directas en este contexto.

Por qué la equivalencia es importante para el abastecimiento y el reemplazo automotrices:

Para la industria automotriz, optimizar la cadena de suministro y garantizar la disponibilidad de piezas es crucial. La equivalencia de GB 5787 a ISO 4162 proporciona ventajas significativas:

Flexibilidad de abastecimiento mejorada: Los fabricantes de automóviles y sus proveedores pueden obtener con confianza los pernos de brida hexagonal de los fabricantes que se adhieren a GB 5787 o ISO 4162. Esto expande el grupo de proveedores potenciales a nivel mundial, particularmente desde las principales regiones de fabricación como China donde son los estándares de GB prevalentes.

Resiliencia mejorada de la cadena de suministro: Tener acceso a proveedores que producen a estándares equivalentes mejora la capacidad de mitigar los riesgos asociados con las interrupciones regionales del suministro o las limitaciones de capacidad.

Potencial para el costo y la optimización del tiempo de entrega: Las opciones de proveedores más amplias pueden conducir a precios más competitivos y tiempos de entrega potencialmente más cortos.

Justificación técnica para el reemplazo: El estado "equivalente" proporciona la base técnica para usar un perno GB 5787 como reemplazo directo para un perno ISO 4162 (y viceversa) en la mayoría de las aplicaciones automotrices, siempre que la clase de propiedad de material (por ejemplo, 8.8, 10.9) y el acabado superficial también cumplan con los requisitos de la aplicación. Esto simplifica la validación de ingeniería para sustituciones.

Navegación de aplicaciones DIN: Si bien GB 5787 es solo una "referencia" a DIN 6921, comprender esta relación ayuda a los profesionales de adquisiciones a identificar productos potencialmente similares y provoca la diligencia debida técnica necesaria para verificar si un perno GB 5787 can ser adaptado o utilizado como alternativa en una aplicación originalmente especificada para DIN 6921.

Aplicaciones automotrices específicas:

Los pernos de brida hexagonal (Grado B de producto B), incluidos los que se ajustan a GB 5787 y su equivalente ISO 4162, son vitales en ensamblajes automotrices que requieren conexiones robustas y precisas, tales como:

Conexiones de chasis y marco: Asegurar elementos estructurales donde la distribución de carga y el ajuste preciso son importantes.

Puntos de montaje de la suspensión: Conectar componentes como brazos de control, enlaces o soportes al cuerpo del vehículo o subtrama, a menudo requieren precisión de grado B.

Montaje del tren motriz: Asegurar el motor o los montajes de transmisión donde la vibración y la distribución de la carga son críticos.

Conjuntos de eje: Componentes de fijación en el eje o diferencial.

Componentes de dirección: Conexiones que requieren sujeción segura y, a veces, una alineación precisa.

Consideraciones de reemplazo:

Si bien la equivalencia entre GB 5787 e ISO 4162 es fuerte, y a menudo se pueden usar indistintamente en aplicaciones automotrices, el reemplazo responsable requiere confirmación de:

Clase de propiedad material: Asegúrese de que la calificación de resistencia del perno (por ejemplo, 8.8, 10.9, 12.9) cumpla o exceda la especificación original.

Acabado superficial: Confirme que las propiedades de resistencia a la corrosión son adecuadas para el entorno de aplicación.

Requisitos de aplicación específicos: Para componentes críticos de seguridad, siempre siga la guía explícita del fabricante del vehículo sobre piezas y procedimientos de repuesto.

Verificación para estándares de referencia: Para aplicaciones diseñadas originalmente para estándares donde GB 5787 es solo una "referencia" (como DIN 6921), son necesarias una revisión técnica y pruebas exhaustivas para confirmar la idoneidad.
