Comparación de DIN 6921 y GB/T 16674 HEX PRIBA PERNOS DIMENSIONES-SUSCLICACIÓN-APLICACIONES, Inventario actual

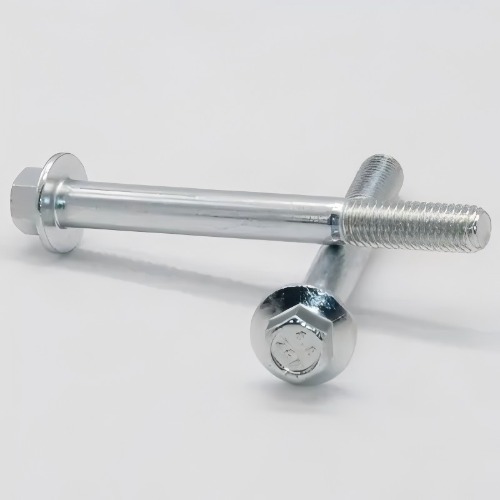

Los pernos hexagonales con bridas son sujetadores críticos ampliamente utilizados en numerosas industrias, lo que proporciona una superficie de rodamiento más grande debajo de la cabeza en comparación con los pernos hexagonales estándar, eliminando así la necesidad de una lavadora separada en muchas aplicaciones. Dos estándares comunes que rigen estos sujetadores son el DIN 6921 estándar alemán y el estándar nacional chino GB/T 16674. Si bien ambos definen pernos de un tipo similar, comprender sus requisitos específicos es esencial para una aplicación y un abastecimiento adecuado.

Descripción general de los estándares

• DIN 6921: pernos hexágono con brida: Este estándar especifica las características de los pernos hexagonales con roscas métricas y una brida circular debajo de la cabeza. Es un estándar alemán de larga data que ha visto un uso generalizado a nivel internacional, particularmente en contextos de ingeniería europeos.

• GB/T 16674: pernos hexágono con brida: Este es el estándar nacional chino para los pernos hexágono con brida. Al igual que muchos estándares modernos de GB, GB/T 16674 a menudo se armoniza con los estándares internacionales, con el objetivo de compatibilidad con las prácticas globales, haciendo referencia a los estándares ISO con frecuencia (aunque los niveles de armonización específicos pueden variar). Es el estándar principal para este tipo de perno dentro de China.

Comparación de parámetros dimensionales

Si bien ambos estándares describen el mismo tipo de perno, puede haber diferencias sutiles en las dimensiones y tolerancias especificadas. Las dimensiones clave a considerar incluyen:

1. Tamaño de hilo y tono: Ambos estándares cubren hilos métricos estándar (por ejemplo, M5, M6, M8, M10, etc.) con los lanzamientos correspondientes. Para los tamaños comunes, las dimensiones de hilo nominales son generalmente idénticas, adheridos a los estándares básicos de hilo métrico (como ISO 262).

2. A través de pisos (tamaño de llave): La dimensión a través de los pisos hexagonales, que determina el tamaño de la llave requerido, generalmente está estandarizado para tamaños de hilos dados y a menudo es la misma entre los dos estándares, que refleja acuerdos internacionales (como potencialmente ISO 4162 o similar).

3. Altura de la cabeza: La altura total de la cabeza del perno (excluyendo la brida) puede ser similar entre DIN 6921 y GB/T 16674 para los tamaños correspondientes, pero pueden existir variaciones en tolerancias o valores de altura específicos para ciertos rangos.

4. Diámetro de la brida: El diámetro de la brida integrada es una dimensión crítica que afecta el área de superficie del rodamiento. Si bien a menudo es comparable, podría haber ligeras diferencias en los diámetros o tolerancias de brida especificadas entre los dos estándares, particularmente para tamaños de pernos más grandes.

5. Espesor y forma de brida: Las diferencias a veces se pueden encontrar en el grosor mínimo/máximo de la brida o el perfil exacto del borde de la brida (por ejemplo, bisea o radio).

6. Longitud del perno: Ambos estándares cubren un rango de longitudes de perno estándar para cada tamaño de rosca. Las longitudes estándar disponibles pueden variar ligeramente entre las especificaciones de los dos estándares.

7. Tolerancias: Incluso si las dimensiones nominales son las mismas, las tolerancias (variaciones permitidas) para dimensiones como la altura de la cabeza, el diámetro de la brida o el diámetro menor de la rosca pueden diferir, lo que afectan la intercambiabilidad en aplicaciones de precisión.

En resumen con respecto a las dimensiones: Para muchos tamaños comunes y en aplicaciones no críticas, las dimensiones principales (hilo, en pisos) a menudo son muy similares o idénticas. Sin embargo, Las aplicaciones críticas requieren una verificación cuidadosa de todas las dimensiones específicas, tolerancias y especificaciones de material como se enumeran en los documentos estándar actuales respectivos.

Evaluación de sustitutabilidad

¿Se puede sustituir un perno DIN 6921 por un perno GB/T 16674 y viceversa?

• Potencial de sustituibilidad: Debido a la similitud fundamental en el diseño y, a menudo, una correspondencia cercana en las dimensiones nominales clave (especialmente el tamaño del hilo y las pisos), los pernos DIN 6921 y GB/T 16674 son a menudo se considera sustituible para muchas aplicaciones de fijación de uso general o no crítico. Si el orificio de orificio acomoda el hilo, el a través de pisos coincide con la herramienta y la brida proporciona suficiente área de rodamiento para los requisitos de la articulación, sustitución podría estar bien visto.

• Limitaciones y riesgos:

  • Tolerancia PILA: Las ligeras diferencias en las tolerancias pueden conducir a problemas en los ensamblajes con autorizaciones ajustadas o ajustes críticos.

  • Distribución de carga: Las variaciones en el diámetro o el grosor de la brida pueden afectar la distribución de la fuerza de sujeción, que es crucial en aplicaciones de alto estrés o propensas a vibraciones.

  • Grados de material y clases de resistencia: Si bien ambos estándares cubren varias clases de fuerza (por ejemplo, 8.8, 10.9), las composiciones de materiales específicas, los requisitos de prueba o las convenciones de marcado pueden tener diferencias sutiles según lo definido por sus respectivos estándares de gobierno.

  • Crítica de la aplicación: Para aplicaciones donde la falla podría dar lugar a riesgos de seguridad significativos, compromiso estructural o altos costos (por ejemplo, sistemas de seguridad automotriz, juntas de maquinaria crítica), que se adhieren estrictamente al estándar especificado (DIN 6921 o GB/T 16674) es supremo. La sustitución es no recomendado sin una validación y aprobación de ingeniería exhaustiva.

Conclusión sobre la sustituibilidad: Si bien es posible con frecuencia en roles menos exigentes debido a similitudes dimensionales, la sustitución es No es un reemplazo uno a uno garantizado . Evalúe siempre los requisitos específicos de la aplicación y, para usos críticos, Consulte los estándares oficiales o busque asesoramiento de ingeniería experta antes de sustituir uno por el otro.

Escenarios de aplicación típicos

Tanto los pernos hexágonos con bridas DIN 6921 como GB/T 16674 son sujetadores versátiles utilizados en una amplia gama de aplicaciones donde se necesita una junta segura con una superficie de rodamiento integrada. Los escenarios comunes incluyen:

• Conexiones del chasis general: Se utiliza para conexiones generales en subtramas, miembros cruzados, montajes del motor, componentes de suspensión y otros elementos estructurales dentro de los conjuntos de chasis de vehículos. La brida integrada ayuda a distribuir cargas de manera efectiva en superficies potencialmente desiguales o más suaves.

• Maquinaria y equipo: Componentes de fijación en varios tipos de maquinaria, equipos industriales, maquinaria agrícola y equipos de construcción, donde se requieren juntas robustas y confiables.

• Subconjuntos automotrices: Utilizado en numerosos subconjuntos automotrices más allá del chasis principal, incluidos los sistemas de escape, el montaje del asiento, el soporte y más.

• Electrónica y accesorios eléctricos: Sensores de fijación, unidades de control, soportes del arnés de cableado, cajas de unión, puntos de tierra y otros componentes eléctricos y electrónicos a estructuras o recintos. La brida ayuda a evitar daños a las carcasas de componentes y proporciona una superficie de contacto estable.

• Fabricación de metal: Unir los perfiles de chapa o estructurales en el trabajo de fabricación general.

• Accesorios: Utilizado en varios electrodomésticos e industriales para la fijación estructural.

Conclusión

Los estándares DIN 6921 y GB/T 16674 definen los pernos hexágonos con bridas que son estructural y dimensionalmente similares en muchos aspectos clave, lo que facilita su uso común en las diferentes regiones de fabricación. Si bien a menudo sustituible en aplicaciones generales, las diferencias potenciales en las tolerancias, las dimensiones específicas y los requisitos de material significan que la adherencia estricta al estándar especificado es crucial para aplicaciones críticas. Comprender los requisitos de cada estándar permite a los fabricantes e ingenieros seleccionar el sujetador apropiado, asegurando el rendimiento, la seguridad y el cumplimiento.
